| एमओक्यू: | 1 सेट |
| मूल्य: | $1000-$100000 |
| वितरण अवधि: | 30 कार्य दिवस |
| आपूर्ति क्षमता: | प्रति वर्ष 5000 सेट |

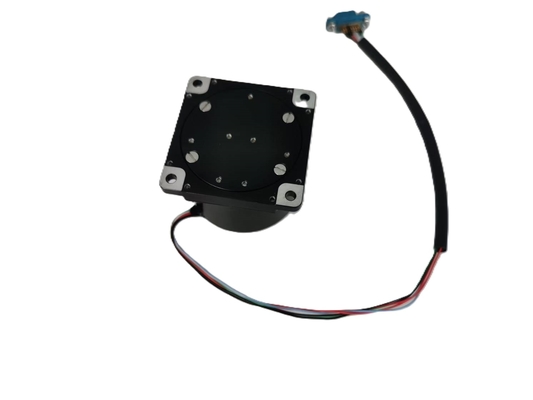

FOG(मेरक-50S)
फाइबर ऑप्टिक गायरोस्कोप (FOG) एक कोणीय दर सेंसर है जो सैग्नैक ऑप्टिकल प्रभाव पर आधारित है, जो उच्च-प्रदर्शन वाली पूरी तरह से डिजिटल क्लोज-लूप डिटेक्शन तकनीक का उपयोग करता है। यह सीरियल इंटरफेस के माध्यम से 4kHz से अधिक की वास्तविक समय कोणीय वेग आउटपुट प्रदान करता है। उत्पाद श्रृंखला में सिंगल-एक्सिस, डुअल-एक्सिस और थ्री-एक्सिस कॉन्फ़िगरेशन शामिल हैं, जिसमें मल्टी-एक्सिस वेरिएंट सिंक्रोनस ऑर्थोगोनल एक्सिस माप के लिए साझा प्रकाश स्रोत और प्रसंस्करण सर्किट्री का उपयोग करते हैं।
अनुप्रयोगों में मार्गदर्शन प्रणाली, रवैया नियंत्रण, टारपीडो, सामरिक मिसाइलें और औद्योगिक स्थिरीकरण उपकरण शामिल हैं।
मुख्य विशेषताएं:
1) कॉम्पैक्ट, हल्के मॉड्यूलर डिज़ाइन;
2) पूरी तरह से ठोस अवस्था निर्माण;
3) डिजिटल इंटरफेस के साथ तत्काल स्टार्टअप;
4) कम शोर/पावर/लागत विशेषताएं;
5) उच्च विश्वसनीयता और विस्तारित जीवनकाल।
| श्रृंखला | FOG श्रृंखला | |
| प्रकार | मेरक-50S | |
| प्रदर्शन | गतिशील रेंज | ≥±400°/s |
| इन-रन पूर्वाग्रह | ＜2°/h | |
| सटीकता(10sec) | 0.5°/h~0.2°/h | |
| ARW(कोणीय यादृच्छिक वॉक) | ＜0.03°/√hr,1σ | |
| कंपन स्क्रीनिंग | 20~2000Hz,6.06g | |
| बैंडविड्थ | ＞200Hz | |
| विद्युत इंटरफ़ेस | चालू होने का समय | 10s |
| आउटपुट सिग्नल प्रारूप | RS-422 | |
| अंतर्निहित स्व-परीक्षण | -- | |
| आउटपुट सिग्नल अपडेट दर | 500Hz~4000Hz | |
| आउटपुट सिग्नल बॉड दर | 115200bps~921600bps | |
| ऑपरेटिंग तापमान | - 40℃ ~ + 70℃ | |
| भंडारण तापमान | - 55℃ ~ + 85℃ | |
| भौतिक विनिर्देश | बिजली की आपूर्ति | 5V |
| कनेक्टर (9 पिन) | J30J-15TJL | |
| बिजली की खपत | ≤3W | |
| MTBF (प्रति MIL-HDBK-217-F) | ＞150000hr | |
| वज़न | ≤160g | |
| आयाम | 50mm×50mm×30mm | |
